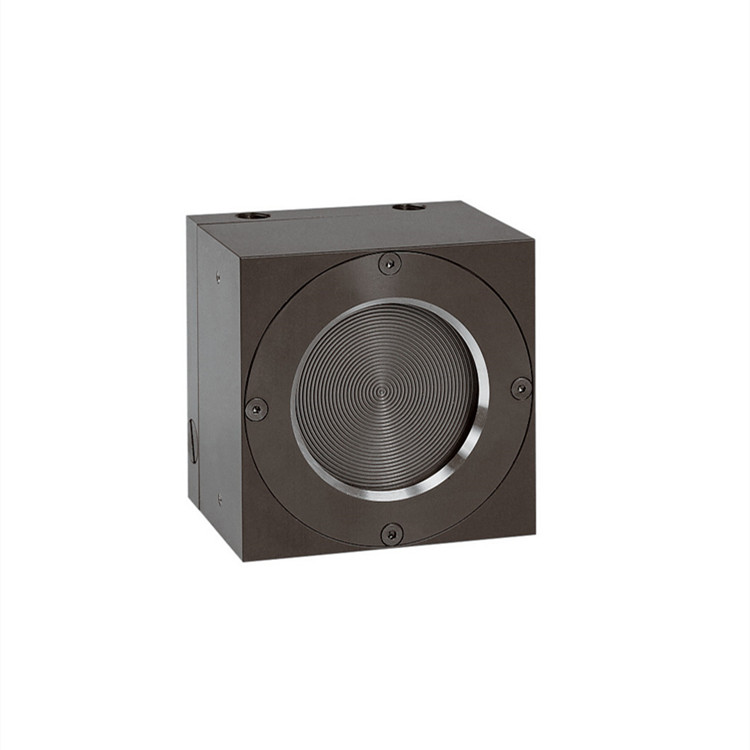

這些結構緊湊的 OEM 光電二極管傳感器用于測量低至皮瓦特的激光功率。UAF 版本可提供模擬電壓輸出或數字 RS232 輸出，并可測量功率或能量。還可以具有多個可切換量程和/或多個可切換波長。這些規格指的是標準 OEM 傳感器，應理解為通用的傳感器系列描述。Ophir 很樂意為您的特定應用提供具體的解決方案。這些結構緊湊的 OEM 熱電堆傳感器用于測量 300 mW 至 600 W 的激光功率。

傳感器帶有螺紋孔，可安裝到主機系統上

可測量高達 600 W 激光功率

設計緊湊

傳導冷卻

熱傳感器光譜平坦

模擬或 RS232 輸出

寬動態范圍，可切換量程

可選波長

L250W-UAF：OEM 熱電堆功率傳感器，0.3-250 W，50 mm，0.19-20 µm，水冷，RS232

L250W-UAU：OEM 熱電堆功率傳感器, 0.3-250 W, 50 mm, 0.19-20 µm, 水冷, USB

L250W-UAE：OEM 熱電堆功率傳感器, 0.3-250 W, 50 mm, 0.19-20 µm, 水冷, 以太網

L300W-UAF：OEM 熱電堆功率傳感器, 0.5-300 W, 50 mm, 0.19-20 µm, 水冷, RS232

L300W-UAU：OEM 熱電堆功率傳感器, 0.5-300 W, 50 mm, 0.19-20 µm, 水冷, USB

L300W-UAE：OEM 熱電堆功率傳感器, 0.5-300 W, 50 mm, 0.19-20 µm, 水冷, 以太網

600W-UAF：OEM 熱電堆功率傳感器, 5-600 W, 26 mm, 350-2200 nm, 水冷, RS232

600W-UAU：OEM 熱電堆功率傳感器, 5-600 W, 26 mm, 350-2200 nm, 水冷, USB

600W-UAE：OEM 熱電堆功率傳感器，5-600 W，26 mm，350-2200 nm，水冷，以太網

產地：美國

類型：RS232 或模擬輸出

特點：大口徑、內置放大器

吸收器類型：寬帶

光譜范圍：0.19 至 20 µm

吸收率：~ 88 %

孔徑：Ø 50 mm

Max功率：20 W，持續 3 分鐘

Max散熱功率：150 W

Min功率：0.2W

功率噪音水平：10 mW

Max平均功率密度：27 kW/cm²（20 W 時）；12 kW/cm²（150 W 時）

響應時間（0 至 95 %）：2.5 秒

校準不確定性：± 1.9 %

校準波長時的功率精度：± 3 %

功率線性度：± 1 %

放大器電源：+6 至 +24 V

能量模式

Max能量：100 J

Min能量：80 mJ

校準波長下的能量精度：± 5 %

冷卻方式：對流冷卻

連接：6 針 Molex

尺寸：80×80×45 mm

符合認證：RoHS

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
