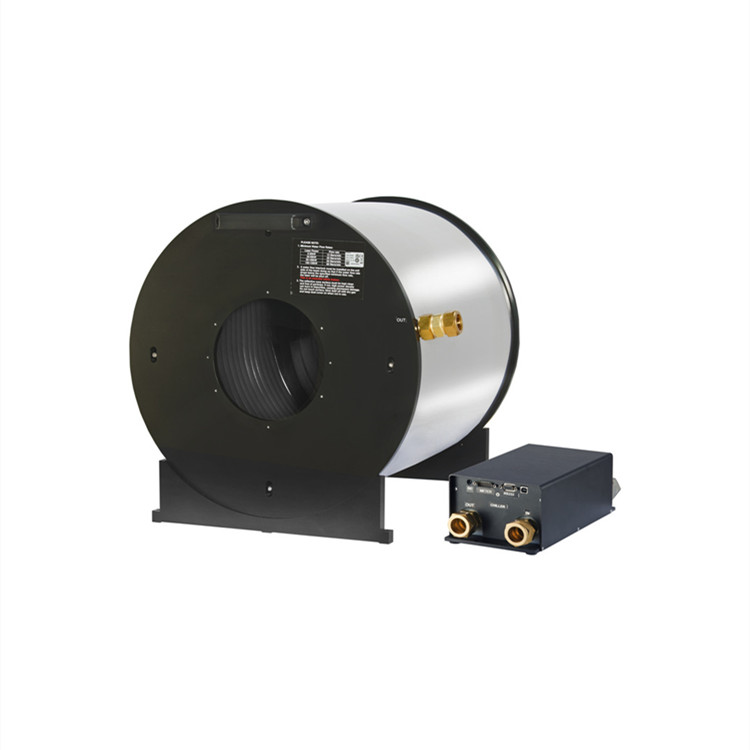

120K-W是一款用于高功率的水冷式熱功率/能量激光測量傳感器，具有200 mm孔徑。尺寸為520 x 545 x 750 mm。功率測量范圍為10,000 至 120,000 W，專為直徑擴大至100 mm的光束設計，以投中其偏轉錐體。在1.07 µm下進行標定。該傳感器配備一根10米電纜，用于連接至一個主機或PC接口。可通過 WaterFlowMeter PC 應用程序升級傳感器固件。運行 WaterFlowMeter PC 應用程序時，水流量計（6K-W、120K-W 和 150K-W）通過附帶的 RS232 電纜直接連接到 PC。如果要將水流量計與 Ophir 功率計或與 StarLab 的 Ophir 接口一起使用，則傳感器僅作為測量功率的熱量計傳感器運行。

900-1100 nm 光譜范圍，帶偏轉錐

水冷式，可測量 10 至 120 kW 的平均功率

200 毫米直徑孔徑

校準波長為 1070 nm

120K-W 用途：測量功率至 120 kW

150K-W 用途：測量功率至 150 kW

接頭 2 - 用于 Ø 1 "Nylon 軟管（與測量裝置連接）

(2x) Ø 7 安裝孔（兩側）

接頭 1 - 用于 Ø 1" 尼龍軟管（與測量裝置連接）

Ø 7 安裝孔 REF

(6x) M4x7 深

用于連接傳感器的 Ø 1" 尼龍軟管的接頭（與接頭 1 連接）

用于從傳感器連接 Ø 1" 尼龍軟管的接頭（連接至接頭 2）

(4x) 橡膠腳墊

(2x) 用于 M4 扁平螺釘?shù)陌惭b孔 2 側

DB15 智能傳感器插座

DB9 RS232 插口

12 VDC 電源插座

連接冷卻器的 Ø 1" 尼龍軟管（出水口）

用于連接冷卻器的 Ø 1" 尼龍軟管的接頭（水進水口）

7E05029：直流電源/充電器，N 極性

XWAR-SENSOR：傳感器延長保修

產地：美國

部件號：7Z02691

光譜范圍：0.9 至 1.1 µm

孔徑：Ø 200 mm

校準讀數(shù)的功率范圍：10 至 120 kW

功率噪聲水平：± 20 W（水溫穩(wěn)定時）

反向散射功率：小于 1 %

響應時間 0 至 95 % typ：流量為 60 l/min時為 40 秒，流量為 20 l/min時為 60 秒

校準不確定性：± 1.9 %

功率精度：± 5 %

功率線性度：± 2 %

橫梁吸收器上的水壓降：0.4 MPa，流速 60 l/min

光束吸收器重量：50 kg

功率測量單元重量：10 kg

符合認證：CE、UKCA、中國 RoHS

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
