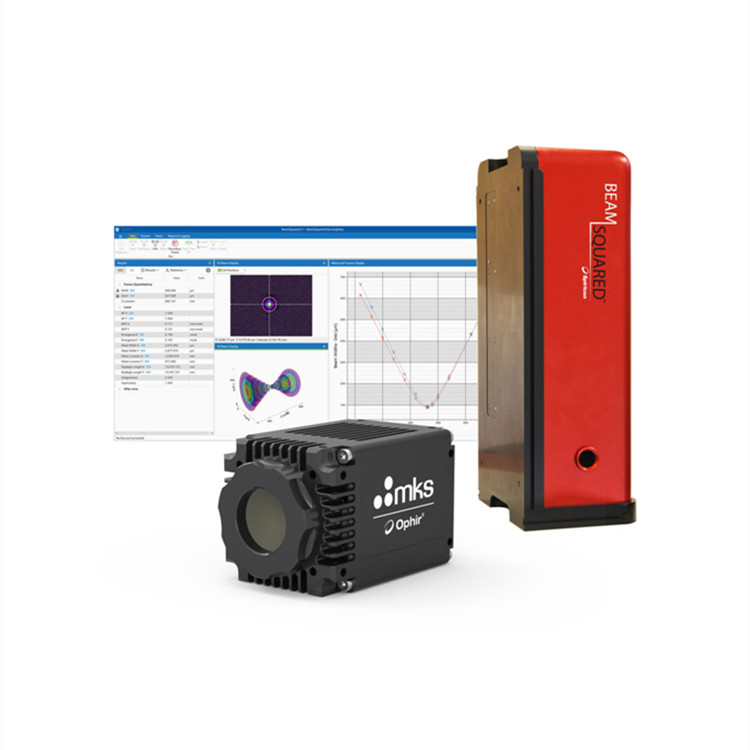

BeamSquared SP1203 系統是一款結構緊湊的全自動 M² 傳播分析儀，設計用于測量波長在 900 至 1700 nm 范圍內的 SWIR 波長的連續波和脈沖激光系統的特性。它具有更高的相機分辨率和精度，在測量更小光斑尺寸、支持大光束直徑和處理高重復率方面性能高。其長光學系統和Ultracal 校準技術確保了高精度，并符合 ISO 11146 標準。BeamSquared SP1203 系統可連續使用，為電信、制造、汽車、光學相干斷層掃描等領域的應用提供高可靠性。為了優化工作臺空間，BeamSquared 可以水平或垂直安裝。無論采用哪種安裝方式，激光光束輸入端口的尺寸都是相同的，即 X = Y，并且與其替代的 M2 -200 相同。

SP1203 (640 x 512) 相機的波長范圍為 900 至 1700 nm

自動測量光束質量

調整激光器以實現高操作

專為連續使用而開發

采用 Ultracal 校準技術，實現高精度

訂購?fù)暾?Beamsquared SP1203 系統，需要訂購 SP90644、SP90645 和 SP90524 三個部件號

BSQ-SP204S-Pro 攝像機型號：SP204S；波長：266 至 1100 nm；散光精度：± 3 %

BSQ-SP204S 攝像機型號：SP204S；波長：266 至 1100 nm

BSQ-SP1203 (12) 鏡頭型號：SP1203；波長：900 至 1700 nm

BSQ-PY-M 相機型號：Pyrocam IIIHR 或 Pyrocam IV

BeamSquared 可測量 X 軸和 Y 軸的傳播特性，并顯示以下參數：

扭矩直徑

全角發散

扭矩位置

瑞利長度

M2 或 K 和 BPP 因子

散光

不對稱

BSQ-SP204S-A：獲得 BeamSquared 授權的 SP204S 攝像機。作為附件出售，適用于同時購買 BSQ-XC130 SP90631 的用戶。

BSQ-A：BeamSquared 軟件、軟件許可證和光學列車，不含相機 SP90445

BSQ-鏡頭套件 UV-XNIR：鏡頭套件包括 4 個 BeamSquared 鏡頭： 500 mm UV、500 mm VIS、400 mm NIR、600 mm XNIR SP98009

BSQ-透鏡套件 266-1550：透鏡套件包括 5 個 BeamSquared 透鏡： 500 mm UV、500 mm VIS、400 mm VIS、400 mm近紅外、400 mm XNIR SP90449

BSQ 鏡頭套件 650-1700：包括 2 個 BeamSquared 鏡頭的鏡頭套件： 400 mm近紅外鏡頭和 400 mm近紅外鏡頭。SP90450

BSQ 鏡頭 UV 500 mm：?jiǎn)蝹€(gè) BeamSquared 鏡頭，500 mm 焦距，A/R 鍍膜，波長 266-440 nm SP90451

BSQ-Lens VIS 500 mm：?jiǎn)喂馐叫瓮哥R，500 mm焦距，A/R 涂層，波長 430 至 700 nm SP90452

BSQ-Lens VIS 400 mm：?jiǎn)喂馐叫瓮哥R，400 mm 焦距，A/R 涂層，波長 430 至 700 nm SP90453

BSQ-Lens NIR 400 mm：?jiǎn)喂馐叫瓮哥R，400 mm焦距，A/R 涂層，波長 650 至 1000 nm SP90454

BSQ-Lens XNIR 400 mm：?jiǎn)喂馐叫瓮哥R，400 mm 焦距，A/R 涂層，波長 1000 至 1550 nm SP90455

BSQ-Lens XNIR 600 mm：?jiǎn)喂馐叫瓮哥R，焦距 600 mm，A/R 涂層，波長 1000 至 1550 nm SP90485

BSQ-Lens UV 750 mm：?jiǎn)喂馐叫瓮哥R，焦距 750 mm，A/R 鍍膜，波長 266 至 440 nm SP90554

BSQ-Lens VIS 750 mm：?jiǎn)喂馐叫瓮哥R，750 mm焦距，A/R 涂層，波長 430 至 700 nm SP90555

BSQ-Lens NIR 750 mm：?jiǎn)喂馐叫瓮哥R，750 mm焦距，A/R 涂層，波長 650 至 1000 nm SP90556

BSQ-Lens XNIR 750 mm：?jiǎn)喂馐叫瓮哥R，750 mm焦距，A/R 涂層，波長 1000 至 1550 nm SP90557

BSQ-Lens UV 1000 mm：?jiǎn)喂馐叫瓮哥R，焦距 1000 mm，A/R 涂層，波長 266 至 440 nm SP90558

BSQ-Lens VIS 1000 mm：?jiǎn)喂馐叫瓮哥R，焦距 1000 mm，A/R 涂層，波長 430 至 700 nm SP90559

BSQ SP300 或 SP920 至 SP204S 升級：相機升級 SP90632

用于 BSQ-SP204S 的 BGS 許可證：除 BeamSquared 軟件許可證外，還包括 BeamGage 標準軟件許可證 SP90633

BSQ-SP204S 的 BGP 許可證：包括 BeamGage 軟件許可證和 BeamSquared 軟件許可證 SP90634

BSQ-XC130 的 BGP 許可證：除 BeamSquared 軟件許可證外，還包括 BeamGage 軟件許可證 SP90508

用于 BSQ-SP1203 的 BGP 許可證：除 BeamSquared 軟件許可證外，還包括 BeamGage 軟件許可證 SP90646

BSQ - UV 反射濾光片：BeamSquared 反射 ND2 濾光片，UV 級熔融石英，鉻鎳鐵合金涂層，波長 245 至 440 nm SP90568

產地：美國

傳感器類型：InGaAs

光譜范圍：900 至 1700 nm

通信接口：USB 3.0

有效面積：9.6 x 7.6 mm

元件：640 x 512

有效像素間距：15 μm

動態范圍：68 dB

全分辨率幀率：60 Hz

光束尺寸：1 至 10 mm (自動模式)

攝像頭型號：SP1203

軟件：BeamSquared

存儲溫度：-30 至 65 ℃

存儲濕度：Max 95 %（無冷凝）

工作溫度：10 至 40 ℃

工作濕度：Max 95 %（無冷凝）

電源要求

輸入電壓：90 至 264 V AC

交流線路電流：1.6 A

線路頻率：47 至 63 Hz

重量：26 磅（不含攝像頭）

尺寸：217.2 × 459.5 × 156.3 mm

符合認證：CE、UKCA、中國 RoHS

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
