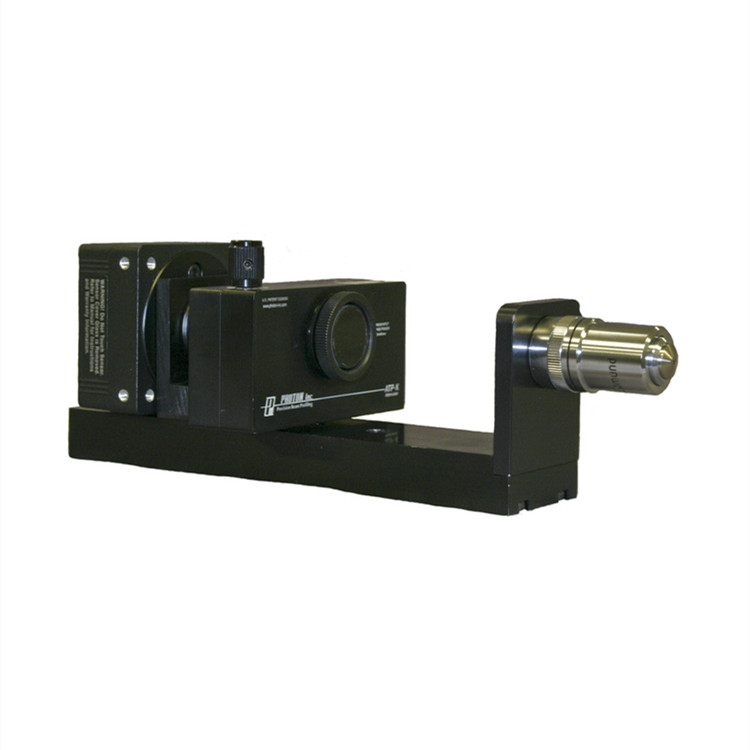

照相機近場輪廓儀是一種基于照相機的附件，用于在近場對激光進行光束輪廓分析。它還可與照相機輪廓儀一起用于分析小光束，并通過顯微鏡物鏡將光束成像到照相機探測器陣列上。這種技術擴大了相機的測量范圍，可以測量較小的光束，由于檢測器陣列的像素大小，通常無法測量這些光束。近場輪廓分析適用于光纖和波導分析、透鏡鑒定以及其他需要分析 50 μm或更小光束的應用。雖然有更準確的技術來測量這些光束尺寸，但照相機提供的二維信息并不總是能通過刀刃或掃描狹縫方法獲得。該照相機配件包括用于安裝照相機和顯微鏡物鏡的底板、ATP-K 可變衰減器、50 mm C 型支架以及 8 mm和 5 mm墊片。用戶可選放大鏡、相機和 BeamGage 單獨購買。測試光束或樣品的近場通過顯微鏡物鏡成像，并傳輸?shù)较鄼C(jī)。托架安裝裝置可固定鏡頭和攝像頭，攝像頭本身可安裝在定位器或光學導軌上。這套完整的系統提供了開箱即用的近場測量所需的一切。

對聚焦激光束的腰部進行成像

10 倍、20 倍、40 倍和 60 倍顯微鏡物鏡

可測量通常對于攝像輪廓儀來說太小的光束

擴大光束以降低功率/能量密度

提供光纖、LD 結和其他小光源的近場剖面圖

可使用攝像頭和衰減測量緊密聚焦的光束

易于校準

內置連續可變衰減

C 型安裝座，可安裝到任何硅 CCD 相機剖面儀上

相機和 BeamGage 軟件需單獨購買

C-NFP 組件：包括用于安裝相機和顯微鏡物鏡的底板、ATP-K 可變衰減器、50mm C 型卡口以及 8mm 和 5mm 墊片；SP90291

60X：60X顯微鏡物鏡；功率：60X；有效焦距：3.21；視野：0.30；工作距離：0.15；凈空：0.85；SP90292

40X：40X顯微鏡物鏡；功率：40X；有效焦距：4.35；視野：0.45；工作距離：0.60；凈空：0.65；SP90293

20X：20X顯微鏡物鏡；功率：20X；有效焦距：8.33；視野：0.90；工作距離：3.75；凈空：0.40；SP90294

10x：10X顯微鏡物鏡；功率：10X；有效焦距：17.02；視野：1.80；工作距離：4.40；凈空：0.25；SP90295

固定式 ND 濾光片

擋光板

ATP-K 可變 ND 濾光片

鎖定環

8 mm C 安裝擴展器

5 mm C 安裝擴展器

C-NFP 適配器

顯微鏡物鏡需單獨購買

SP90292：配合相機使用，完成近場激光光束輪廓分析

SP90293：配合相機使用，完成近場激光光束輪廓分析

SP90294：配合相機使用，完成近場激光光束輪廓分析

SP90295：配合相機使用，完成近場激光光束輪廓分析

產地：美國

零件編號：SP90291

光譜范圍：400 至 700 nm

Max光束尺寸：50 µm

膨脹率：10X, 20X, 40X, 60X

內容：包括用于安裝相機和顯微鏡物鏡的底板

可變衰減器：ATP-K

C 型卡口：50 mm

墊片：8 mm；5 mm

軟件：BeamGage

剖面圖：光纖、LD 結和其他小光源的近場剖面圖

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
