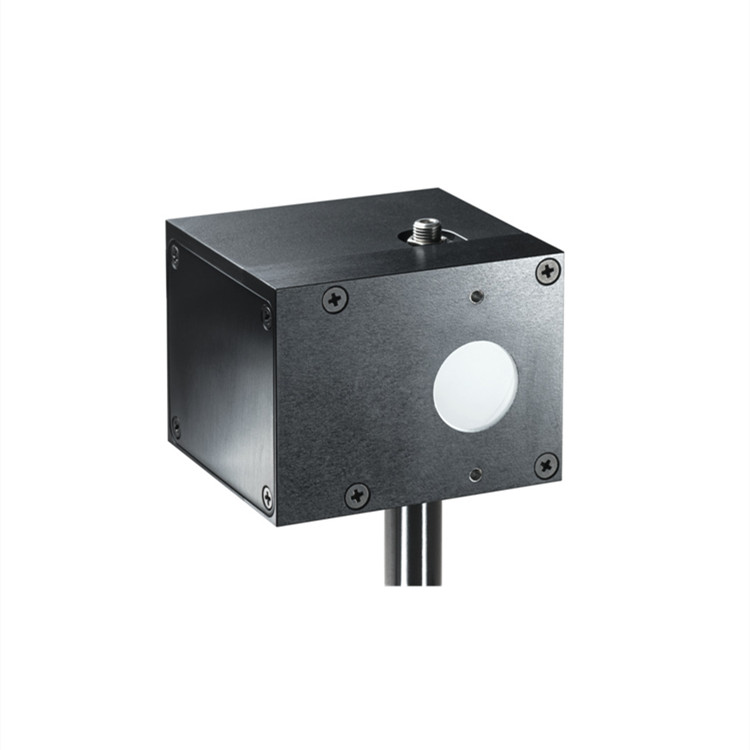

IS1.5-IRG-FPD-800 多功能積分球在單個積分球設備中提供多種測量功能，是 LIV 測試和其他發散源（如 VCSEL）測量的適配之選。積分球包括一個用于校準平均功率測量的光電二極管、一個用于在示波器上進行脈沖形狀鑒定的快速光電二極管和一個內置 SMA 光纖適配器。Simple Measurement.vi程序適用于希望使用 LabVIEW 2017 將 Centauri 連接到 IS1.5-VIS-FPD-800 或 IS1.5-IRG-FPD-800 集成球的用戶。

用于發散源（如 VCSEL）脈沖形狀鑒定的快速光電二極管

內徑為 1.5 英寸，可很大限度地減少脈沖拉伸效應

脈沖寬度低至 6 ns

內置 SMA 光纖適配器，用于連接光譜儀

20 毫米輸入端口，可實現長工作距離

可接收發散角達 ± 50 ° 的光束

SMA 連接器

SH 電纜

BNC 連接器

12 V 直流電連接器

輸入孔徑

(2x) M3 x 4 深安裝螺紋

1/4-20 BSW x 6 深

(4x) M3 x 5 深安裝螺紋

7E05047A：直流電源，推挽式 2 引腳

產地：美國

部件號：7Z02493

類型：發散光束

球體大小：1.5 英寸內徑

孔徑尺寸：Ø 20 mm

探測器類型：InGaAs和快速I(mǎi)nGaAs

光譜范圍：940 至 1640 nm

Min功率：600 nW

Max平均功率：3 W

響應時間：0.8 ns 上升，5 ns 下降

尺寸（LxWxD）：67 x 52 x 61 mm

符合認證：CE、UKCA、RoHS

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
