MDB20 磁性旋轉編碼器模塊具有一個非常準確的傳感器，該傳感器具有一個集成霍爾元件，用于掃描偶極磁體。傳感器本身會產生一個恒定幅度的正弦和余弦電壓，用于角度計算。這些正弦和余弦信號被進一步插值以獲得分辨率高達每轉 14 位的增量或絕對信號。

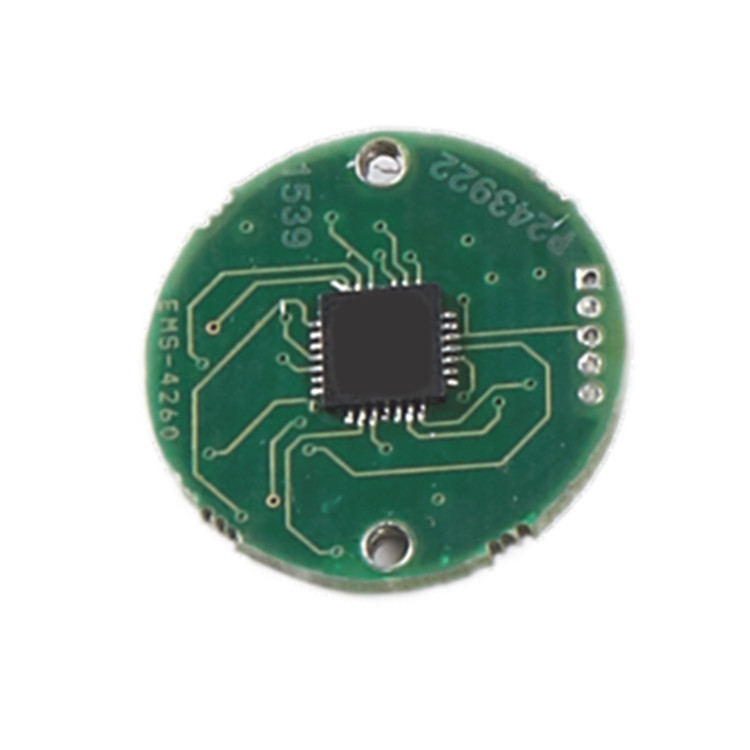

MDB20 模塊是一個 20 毫米的 PCB 組件，可用于任何小型設計，易于安裝。

• 20mm圓形PCB組裝模塊
• 使用 5V 電源供電
• 支持多種輸出，如模擬正余弦輸出、增量 RS422、絕對 SSI 和 BiSS-C 協議
• 每次旋轉支持可達14 位（16384 個位置）- 絕對和增量輸出
• 精度 +/- 0.5°
• 以高分辨率實現高達 20000 rpm 的高速運行
• 3600 CPR 也可以為數學計算提供更容易的角度分辨率

MDB20AS - 模擬單端正弦余弦輸出，每轉一個正弦余弦周期。

MDB20AC - 模擬互補正弦余弦輸出，每轉一個正弦余弦周期。

MDB20IR - 增量 RS422 A、B 和 Z 輸出，每轉計數高達 16384 (CPR)

MDB20SB - 同步串行接口 (SSI) 上的絕對輸出，每轉max. 13 位二進制數據。

MDB20SG - 同步串行接口 (SSI) 上的絕對輸出，格雷編碼數據高達每轉 13 位。

MDB20BC - BiSS-C 數據的絕對輸出高達每轉 14 位

電源：+5V DC (±5%)

電流消耗：50mA 至 90mA

輸出：AS - 2Vpp 每個信號

AC - 0.5Vpp 每個信號和 RS422

轉速：max.20000 至 120000 RPM

工作溫度：-40°C 至 +125°C

儲存溫度：-40°C 至 +125°C

精度：±5°

電機控制

造紙和紡織工業

工業自動化

還有更多…
