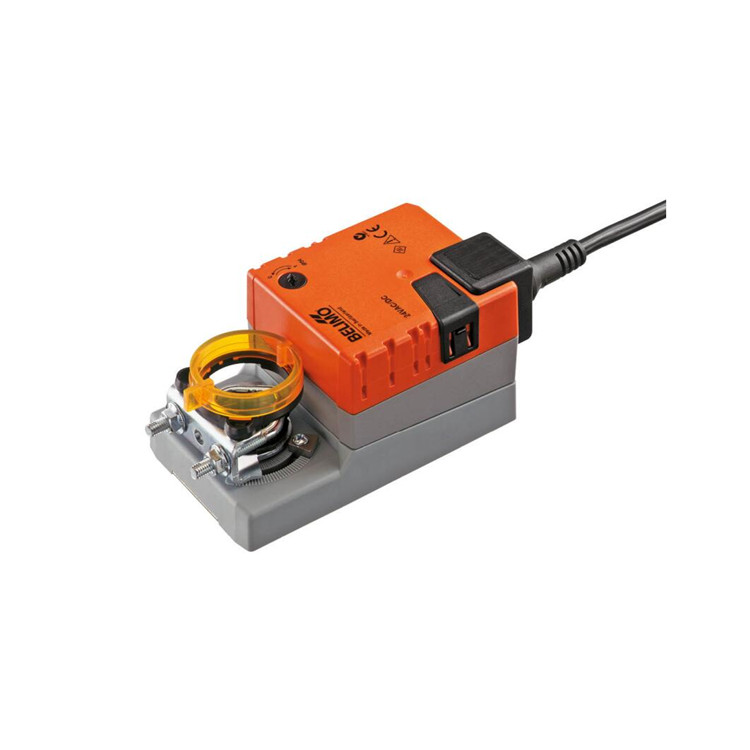

Belimo 的高速和更高速執行器可作為旋轉或線性執行器使用，具有開/關或連續控制功能?？蓞?shù)化的類型使運行時間、扭矩、工作范圍和位置反饋得以優化，以適應各種應用。電纜、成型連接和接線端子可根據要求定制。無論是在加熱和冷卻回路中，還是在通風、抽風或 VAV 系統中，高速執行器都能快速打開和關閉風閥，以滿足系統的關鍵要求。直接安裝簡單，使用通用夾緊塊直接安裝在減震器軸上，并使用隨附的防扭轉裝置進行固定?？赏ㄟ^按鈕進行手動調節（只要按下按鈕或保持鎖定，齒輪就會脫開）。旋轉角度可調，帶機械限位裝置。驅動器具有過載保護功能，無需限位開關，并能在末端停止時自動停止。

風門尺寸約 0.4 m²

電機扭矩 2 Nm

額定電壓 AC/DC 24 V

開/關控制，3 點

電機運行時間 35 秒

直接安裝簡單

手動調節

旋轉角度可調

功能可靠性高

輔助開關 1x SPDT 插入式 S1A

輔助開關 2x SPDT 插接式 S2A

反饋電位器 140 Ω 插接式 P140A

反饋電位器 1 kΩ 插拔式 P1000A

反饋電位器 10 kΩ 插接式 P10000A

軸延長件 170 mm ø10 mm，用于阻尼器軸 ø6 至 16 mm AV6-20

單面夾緊塊，夾緊范圍 ø6 至 20 mm，多包 20 件。K-ELA

單面夾緊塊，夾緊范圍 ø6 至 10 mm，多包 20 件。K-ELA10

夾緊塊，單面，夾緊范圍 ø6 至 13 mm，多包 20 件。K-ELA13

夾緊塊，單面，夾緊范圍 ø6 至 16 mm，多包 20 件。K-ELA16

防轉鎖 180 mm，多包 20 件。Z-ARS180

模制插入件 8x8 mm，多包 20 件。ZF8-LMA

模制插入件 10x10 mm，多包 20 件。ZF10-LMA

模制插入件 12x12 mm，多包 20 件。ZF12-LMA

模制刀片 8x8 mm，帶旋轉角度限制器和位置指示器，多包 20 件。ZFRL8-LMA

模制刀片 10x10 mm，帶旋轉角度限制器和位置指示器，多包 20 件。ZFRL10-LMA

模制刀片 12x12 mm，帶旋轉角度限制器和位置指示器，多包 20 件。ZFRL12-LMA

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC 19.2 至 28.8 V / DC 19.2 至 28.8 V

運行功耗：1.5 W

空閑位置功耗：0.2 W

功率消耗尺寸：2.5 VA

電源/控制連接：電纜 1 米，3x 0.75 mm²

并聯運行：是（請注意性能數據）

電機扭矩：2 Nm

電機運動方向：可通過開關 0（逆時針）/ 1（順時針）選擇

手動調節：帶按鈕，可鎖定

旋轉角度：Max 95°

兩側均有旋轉角度指示：受可調機械末端止動器限制

電機運行時間：35 秒 / 90°

馬達噪音水平：40 dB(A)

軸驅動：通用夾緊塊 6 至 20 mm

位置指示器：機械式，夾式

防護等級 IEC/EN：III，安全超低電壓 (SELV)

電源 UL：2 級電源

防護等級 IEC/EN：IP54

保護等級 NEMA/UL：NEMA 2

外殼：UL 2 類外殼

電磁兼容性：CE，符合 2014/30/EU 標準

認證：IEC/EN IEC/EN 60730-1 和 IEC/EN 60730-2-14

UL 認證：cULus，符合 UL60730-1A、UL60730-2-14 和 CAN/CSA E60730-1；驅動器的 UL 標簽取決于生產地點，但無論如何設備都符合 UL 標準

測試：符合 VDI 6022 Sheet 1 / SWKI VA 104-01 標準，可清潔和消毒，低排放

運行模式：類型 1

額定脈沖電壓供應/控制：0.8 kV

污染程度：3

環境濕度：95 % 相對濕度，無冷凝

環境溫度：-30 至 50 ℃ [-22 至 122 ℉］

存儲溫度：-40 至 80 ℃ [-40 至 176 ℉］

維護：免維護

重量：0.40 kg

供暖、通風、空調系統
