G201X 設計用于低成本地運行大型步進電機。它采用 CPLD 設計，將以前的大部分模擬操作轉移到固件中，同時仍保留了大型雙 H 橋電源部分。它的超大 MOSFET 可以毫無問題地運行高達 7A 和 80VDC 的步進電機，將電機范圍擴大到 NEMA 17 至 42。

步進和方向與 +3.3 VDC 和 +5 VDC 兼容，電流為 2.5 mA

待機時的再循環模式大大降低了停機時的電機發熱量

無需外接 470 uF 電容器

開機復位

在有源階躍脈沖邊沿時鐘輸入方向

無內部跳線，無電流設置電阻，DIP 開關設置

停止時電機發熱量低

通用步進和方向

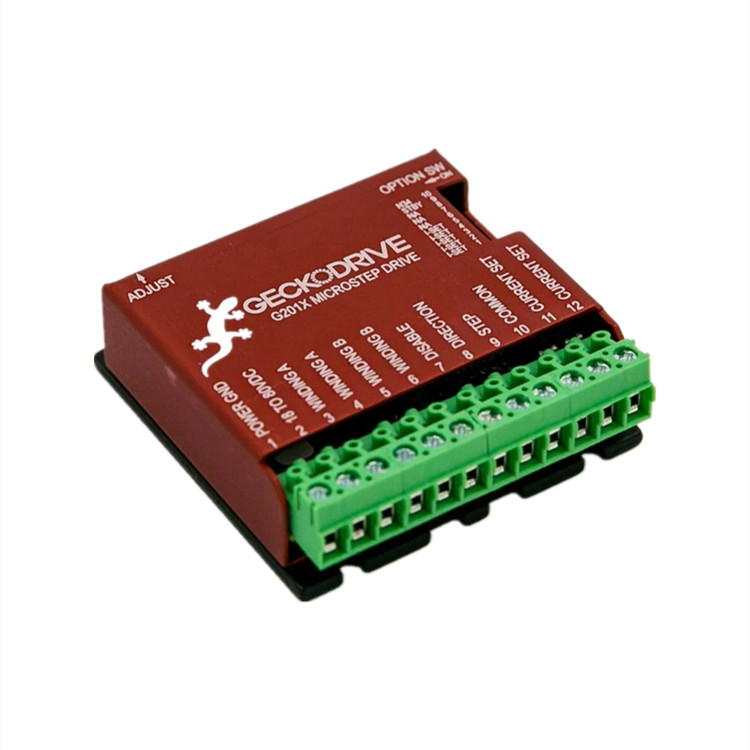

G201X 使用一個兩件式模塊化主連接器。連接器分為兩部分：端子 1 至 6（電源和電機引線）和端子 7 至 12（控制接口）。將連接器主體向上拉，使其脫離 G201X 上的配對接頭引腳，即可分別取下每一個連接器。要將 G201X 安裝到散熱器或機箱上，須先拆下連接器。

產地：美國

電源電壓：18 至 80 VDC

電機電流：0 至 7 A

功率耗散：1 至 13 W

溫度：0 至 70 ℃

濕度：0 至 95

電機電感：1 至 50 mH

輸入頻率：0 至 200 kHz

階躍脈沖 “0 ”時間（通用 3.3 至 5 V）：0.5 uS

階躍脈沖 “1 ”時間（通用 3.3 至 5 V）：3 uS

階躍脈沖 “0 ”時間（通用接地）：3 uS

階躍脈沖 “1 ”時間（通用接地）：0.5 uS

方向設置：0 uS

信號電壓：3.3 至 5 VDC

重量：3.6 盎司

加工、數控制造、測試、3D 打印、定格動畫等行業
