感應式距離測量（IDM）工具包是一種多用途測量工具。通常用于檢查旋轉部件在運行過程中的狀況（如回轉窯、干燥機、球磨機）。它可以高精度、高速度（每秒可測量高達 1000 次）測量無接觸移動金屬表面（通常是鋼表面）的距離變化?？蓪⑵湟暈榉墙佑|式千分表。

利用共振電路質量變化的物理效應

從諧振電路中提取能量

所有金屬都會被感應到，與它們是否移動無關

原始數據采集：數據會一對一地實時顯示在計算機屏幕上。

輥軸彎曲測量：它可以自動計算由窯殼中的曲柄引起的軸偏差變化。

齒輪跳動測量：該應用可自動計算旋轉部件的徑向和軸向跳動（偏心率和圓度）。(通常是腰齒輪和軋機耳軸）

輪胎跳動測量：可自動計算窯爐輪胎的軸向跳動（擺動）。

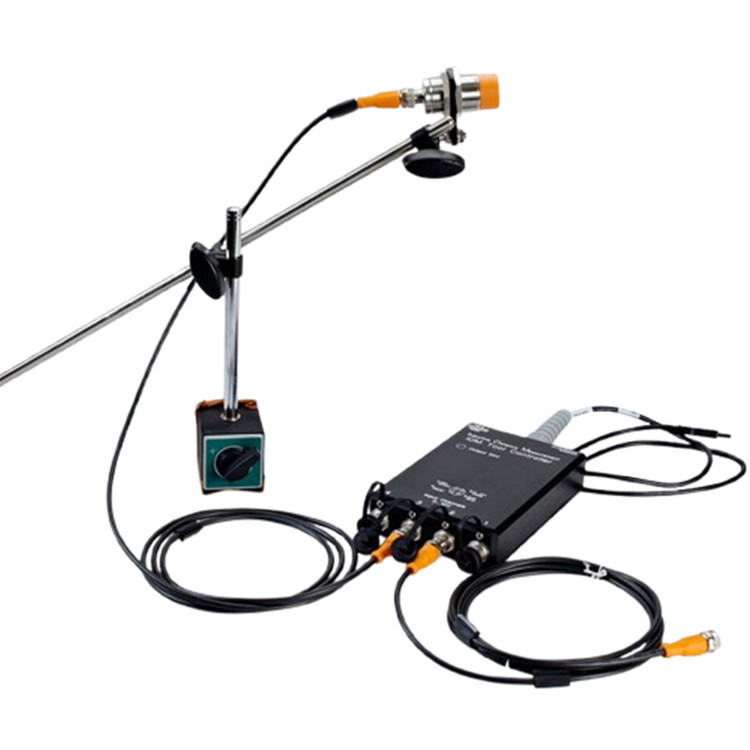

工具包包括

1. IDM3 控制器：具有 6 個 0 至 10 V 或 0 至 20 mA 輸入通道，集成電池和 24 VDC 供電

傳感器供電，與 PC 的藍牙連接。

1. 電感式傳感器：2 個直徑 12 mm的傳感器、2 個直徑 18 mm的傳感器、2 個直徑 30 mm的傳感器、1 個 40x40 mm的傳感器、1 個 30x14 mm的傳感器
2. 長度為 2 m 和 5 m 的傳感器電纜
3. 磁性支架：包括連接器、延長桿和傳感器支架
4. 用于參考測量的刻度尺
5. 帶耐熱磁鐵（Max 300 ℃）和延長桿的磁性開關旗
6. 運輸箱，帶泡沫襯墊，特別堅固，防水防塵密封（適用于空運）
7. USB 存儲器上的手冊和 Windows 軟件 TomTom-Tools Measurement Studio
8. 用于將控制器與電腦連接的藍牙適配器

產地：瑞士

傳感器：0.4 至 4 mm

尺寸：∅12 mm

工作范圍：0.4 至 4 mm

斜率（梯度）：0.36 mm/V

Y 型截距：0.4 mm

Min目標：12 x 12 mm

線性誤差：± Max UA 的 3%

重復性：± Max UA 的 2 %

溫度系數：± 10 % of UA max

響應時間：< 10 ms

工作溫度：-25 至 80 ℃

輸出：0 至 10 VDC（模擬量）

工作電壓：15 至 30 VDC

電流消耗：< 20 mA

防護等級：IP 67

低碳鋼校正系數：1

不銹鋼校正系數：約 0.5

鋁校正系數：約 0.4

銅校正系數：約 0.3

在操作范圍內顯示方式：黃色（常亮）

超出操作范圍顯示方式：黃色（閃爍）

安裝：非嵌入式安裝

回轉窯、回轉烘干機和球磨機腰輪的跳動測量

窯輪跳動測量

回轉窯支承輥的輥軸彎曲測量

齒輪箱和驅動裝置中的軸運動

球磨機耳軸的圓度和跳動檢查

IDM III 控制器可用于任何輸出為 0 至 10 V 或 0 至 20 mA 的傳感器

立式輥磨機和輥壓機的高速液壓測量

使用激光測距傳感器測量回轉窯或球磨機的外殼變形

直接在現場驗證任何已安裝傳感器的輸出信號值
