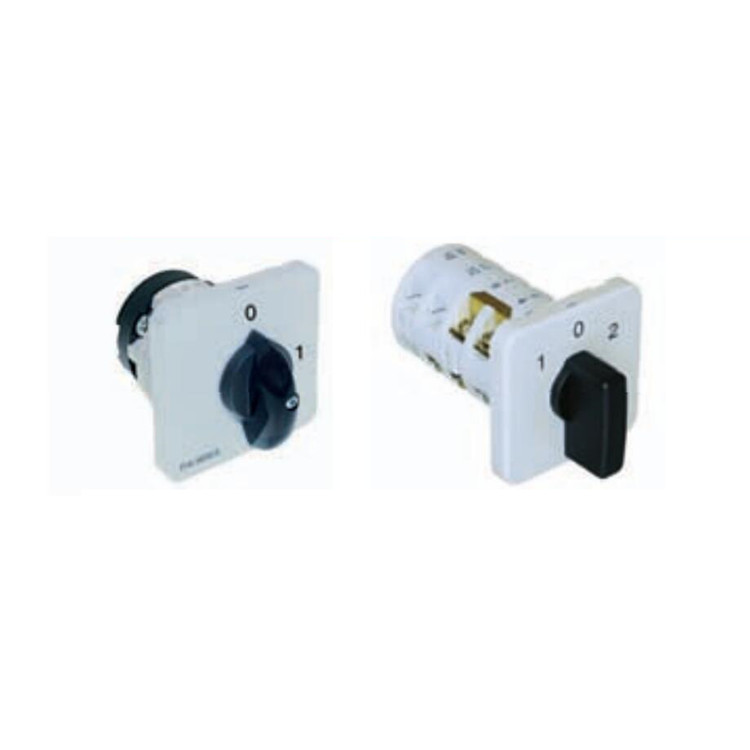

‌凸輪開關是利用凸輪機構控制回路開路或閉路接觸的控制用操作開關‌。它通過扭轉操作手柄實現凸輪轉動觸點的開閉，廣泛應用于工業和建筑領域的操作面板和控制臺中。凸輪開關的工作原理基于凸輪機構，通過轉動旋鈕或軸桿調高或調低通過觸點的電阻，圍繞中央轉子做圓形旋轉來實現電路的控制。它可以停止在多個不同的操作位置，打開或關閉不同的電路，通過調整電路的電阻參數值來滿足需求。這種設計使得凸輪開關成為傳統撥動開關或滑動開關的理想替代品

用于開關、插入和啟動帶有電感或電阻負載的電路，額定電流從 5 到 315 A 不等

高機械阻抗和表面電阻，尺寸穩定

模塊化元件

雙斷口銀合金強制/正斷觸點

清晰可辨的螺絲端子，用于帶或不帶接線片的導體

多種型號的裝置和附件

成本效益高，使用方便

IP 防護等級符合 IEC/EN 60529 標準

高溫潮濕環境下的運行條件

工作海拔 2,000 米

可在所有安裝位置運行

指示產品的端子防護等級為 IP20

無石棉和鎘塑料

多種執行機構顏色可選

運行過程中活動觸點的自清潔作用延長了觸點壽命

產地：意大利

額定工作電壓U_e ：IEC-EN / UL-CSA 440 V

額定絕緣電壓U_i ：IEC / UL-CSA 440 V

額定沖擊耐受電壓：U_imp IEC 4 kV

1 分鐘測試電壓：U_i 2.5 kV

工作頻率/額定頻率：50/60 Hz

空氣中額定熱電流：I_th 16 A

外殼內額定熱電流：I_th 16 A

單極熱耗散功率：I_the 0.34 W

額定工作電流 I_e

AC-1 非電感或弱電感負載：690 V 16 A (400V)

AC-21A 中等過載情況下的阻性負載運行：690 V 16 A (400V)

額定負載/額定功率

AC-23A 電機或其他高感性負載的切換：230 V 4 kW

頻繁切換電機或其他高感性負載：400V 5.5 kW

AC-3 鼠籠式電機：電機運行時的啟動和停止：230 V 2.2 kW

鼠籠式電機：啟動和停止運行中的電機：400 V 3 kW

額定分斷能力 (AC-23A) / 額定分斷能力 (AC-23A)

cos φ 0.45，當 I_e ≥ 100 A 時：230 V 120 A

cos φ 0.35，I_e ≥ 100 A：400 V 90.4 A

短路保護

熔斷器額定短路電流：400/415 V 5 kA

熔斷器Max電流（gG/gL 型）：16 A

額定短路電流：I_cv (1s) 0.32 kA

AC-15 電磁負載 / 控制交流電磁負載：300 A

符合標準：IEC/EN 60947-3

工業、建筑、操作面板、控制臺等
