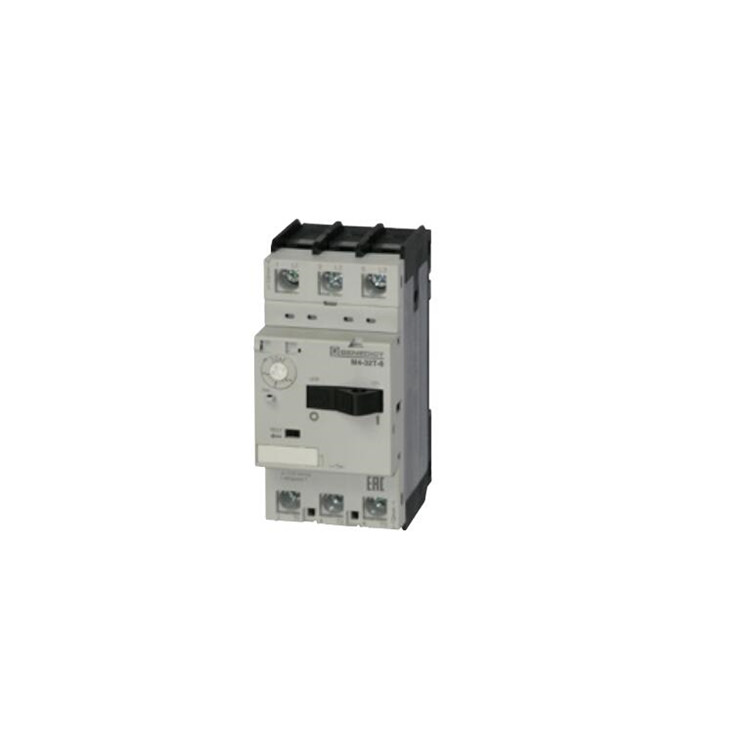

M4 斷路器配有基于雙金屬片的電流相關延遲過載脫扣器和瞬時過流脫扣器（電磁短路脫扣器）。過載脫扣器可根據負載電流進行調整。過電流脫扣器長久設置為額定電流的 13 倍，因此可使電機在無故障的情況下運行。通過密封秤蓋可防止未經授權調整設定電流。所有開關均可通過信號開關發出跳閘信號。所有開關操動機構都可以用掛鎖（掛鎖直徑為 3.5 至 4.5 毫米）鎖定在 0 位置。斷路器的隔離功能符合 IEC 60947-2 標準。M4-32T 開關使用搖桿操動機構，而 M4-32R、M4-63R 和 M4-100R 開關則使用旋轉操動機構。

可從上方或下方接入

可在短路情況下斷開故障負載饋線與電源的連接，從而防止進一步損壞

具有短路保護功能

不受氣候影響

須防止冷風（空調等產生的冷風）進入

安裝在多塵和潮濕的房間內須配備合適的外殼

密封秤蓋：用于覆蓋設定刻度

插入標簽：用于用螺絲固定斷路器，每個斷路器 2 件 每包 10 件

接線板叉：根據 UL 489 標準，電壓可達 600 V

門鎖：關閉位置可使用多達 3 把掛鎖鎖定。

絕緣三相母線系統

DIN 導軌適配器

用于 60 毫米系統的母線適配器，銅母線 (DIN 46433)

連接模塊，用于斷路器和接觸器之間的機械和電氣連接

產地：奧地利

額定電流l_n：0.25 A

用于三相電機 3 至 400V：0.06 kW

熱過載斷路器的設置范圍：0.16 至 0.25 A

延時過流保護：3.3 A

3~400V 短路分?jǐn)嗄芰Γ?00 kA

PU 個數：1

極數：3

額定電流 I_nmax（= Max額定工作電流 I_e）：40 A

允許環境溫度

儲存/運輸：-50 至 +80 ℃

工作溫度：-20 至 +60 ℃

額定絕緣電壓 U_i：690 V

額定沖擊耐受電壓 U_imp：6 kV

額定工作電壓 U_e：690 V

額定頻率：50/60 Hz

重量約：0.32 kg/個

用于電機保護
