BD9E203FP4-Z 是一款單同步降壓型 DC/DC 轉換器，內置低導通電阻功率 MOSFET。它包括內部相位補償。BD9E203FP4-Z 采用電流模式控制，包括內部相位補償，可實現高功率密度，并采用小型封裝，在 PCB 上的占板面積小。

• 單同步降壓型 DC/DC 轉換器
• 內部相位補償
• 過壓保護 (OVP)
• 過流保護 (OCP)
• 短路保護 (SCP)
• 熱關斷保護 (TSD)
• 欠壓鎖定保護 (UVLO)
• 減少外部二極管

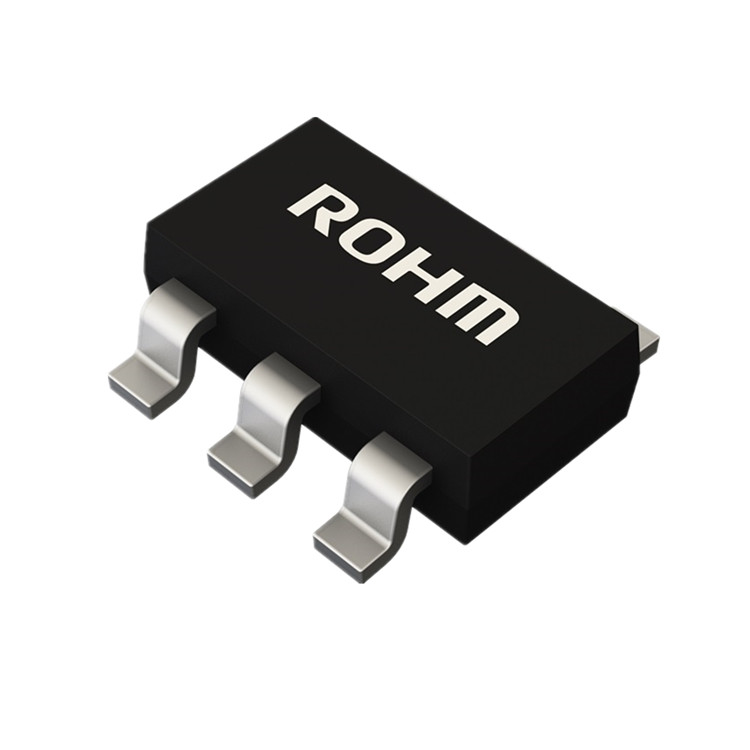

• TSOT23-6CJ 封裝

產地：日本

輸入電壓范圍：4.5 V 至 28.0 V

輸出電壓范圍：VINx0.1 或 0.7 V 至 VINx0.8 V

輸出電流： 2 A（max）

開關頻率：350 kHz（典型值）

高壓側 FET 導通電阻：185 mΩ（典型值）

低端 FET 導通電阻：98 mΩ（典型值）

關機電流：8.5 μA（典型值）

工作靜態電流：510 μA（典型值）

溫度Ta：25 °C

包裝尺寸：2.8 mm x 2.9 mm x 1.1 mm

家用電器產品（如空調、冰箱）

輔助電源和適配器設備

電信設備
